三条地域水道用水供給企業団は、大谷ダムを水源とし、三条市、加茂市、田上町の水道事業体へ水道用水を安定的に供給するために設立された一部事務組合です

施設案内

施設の概要

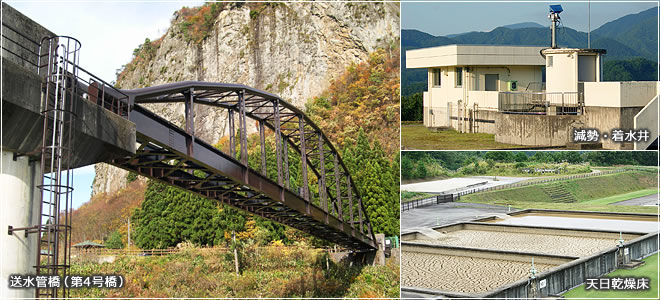

送水管橋(第4号橋)/減勢・着水井/天日乾燥床

 企業団の施設につきましては、浄水場から6.4km上流部の県営大谷ダムから原水を直接取水して口径1,100mmのダクタイル鋳鉄管により浄水場に導水されます。
 浄水場に導水された原水は、急速濾過方式による浄水処理の後、3市町にある各調整池まで高低差を利用した自然流下方式で送水しています。その延長は58.3kmで管種は1,100mm~150mmまでのダクタイル鋳鉄管を使用しています。

施 設 名 称 規 模 お よ び 構 造
貯水施設 大谷ダム
(供用施設)
水 源:大谷ダム貯留水 利水容量 2,700,000m³
所在地:三条市大谷字二枚橋、狢沢
取水施設 取水ゲート
(供用施設)
一日最大取水量 67,000m³
取水口 大谷ダム右岸(4門) … 1基
(188.40m/185.40m/182.40m/176.18m)
導水施設 導水管
(取水連絡管)
導水圧力トンネル:高さ2.5m、幅5.0m
取水連絡管 水道用鋼管Φ1,000mm
導水管 (S-UF)ダクタイル鉄管Φ1,100mm
(導水管橋3橋) 【延長6,402m】
浄水施設 (所在地) 三条市長野1365番地
(浄水処理能力) 67,000m³ 一日最大供給量60,840m³)

(現在処理能力:33,500m³/一日最大供給量30,420m³)

減勢・着水井 減勢装置 コーンスリーブ弁(Φ600) 1基
急速混和池 フラッシュミキサー撹拌式(73.5m³) 1池

(現在完成稼動施設1池)

フロック形成池 上下迂流式フロック形成池 4池

(現在完成稼動施設2池)

沈殿池 傾斜板沈降装置付横流式沈殿池 4池

(現在完成稼動施設2池)

急速ろ過池 自己洗浄型ダブルユニット方式 16池

(現在完成稼動施設8池)

浄水池 壁構造迂流式(容量7,778m³/池) 2池
薬品注入設備 定量ポンプ圧送方式(貯槽:各2槽)
(凝集剤)ポリ塩化アルミニウム(PAC)
(補助剤)液体苛性ソーダ
(滅菌剤)次亜塩素酸ナトリウム
自家発電設備 ガスタービン発電装置500KVA-600PS 1基
排水池 容量367m³/池 2池
濃縮槽 容量1,156m³/池(汚泥掻寄式) 2池
天日乾燥床 ろ過式(上澄水排水、下部集水式) 6池
送水施設 送水管 (S-UF/K-KF)ダクタイル鉄管φ1,100~φ150mm
(送水管橋 11橋) 【延長58,257m】
中央制御弁室 (緊急遮断弁)過流量自己重錘駆動バタフライ弁
(流量制御弁)流量調整用バタフライ弁 (6基)

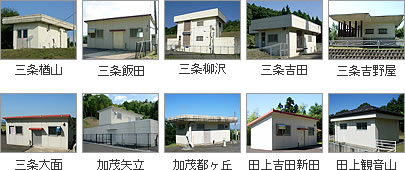

調整池 貯留容量:約10~12時間 全11池

(現在完成稼動施設10池/三条市6池、加茂市2池、田上町2池)

現在完成稼動施設10池

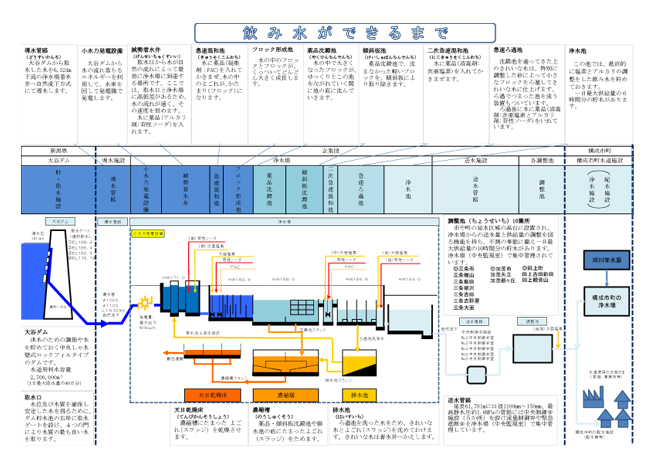

浄水処理フロー
